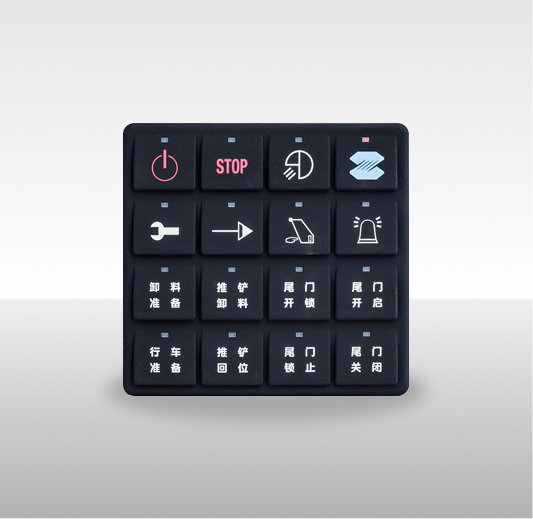

SP4X4-E04硅胶操作面板
本产品为适配恶劣车载工况的总线硅胶按键面板，低功耗设计，防护、按键灯光、总线通讯优势突出，可替代传统车载按钮。
综合防护、灯光定制、总线通讯、系统可靠性多重优势，该总线硅胶按键面板是恶劣工况车载驾驶室按钮组件的升级替代方案，适配各类工程、特种车辆电控配套需求。
适用行业：
SP4X4-E04总线硅胶按键面板适用于工程机械与特种车辆的驾驶室电控操作，替代传统分散按钮，适配挖掘机、起重机、消防车、环卫车等车型。
SP4X4
核心功能亮点 工业级
点击卡片展开详情
总线式精简布线
CAN总线 · 替代传统硬接线
CAN2.0B
•
采用CAN总线通讯，替代传统硬接线按钮与翘板开关
CAN总线
•
大幅减少线束数量，降低系统故障点
精简布线
•
安装维护更便捷
便捷
定制化按键标识
按键镭雕 · 灵活适配
定制
•
按键表面可根据用户需求镭雕专属功能图案
镭雕
•
灵活适配不同车型、不同设备的功能定义
灵活适配
全场景状态指示
背光 + 状态指示灯 · 昼夜清晰
可视
•
按键自带背光与状态指示灯
背光
•
昼夜环境均可清晰识别按键工作状态
全天候
•
弱光、夜间作业也能精准操作
精准
高防护耐候设计
IP67防护 · 硅胶按键 · 100万次寿命
防护
•
整机IP67防护，防尘防水
IP67
•
硅胶按键手感柔和、耐磨损抗老化，100万次寿命
百万次
•
多尘、潮湿、大温差恶劣环境长期稳定运行
耐候
⚙️ 72MHz MCU · CAN2.0B · 16个硅胶按键 · 100万次寿命 · IP67
🔌 1×CAN · 内置120Ω终端电阻 · 宽压9~36V · <0.5W待机 · -30℃~80℃
📋 技术参数 SP4X4-E04
总线硅胶按键面板 · 车载电控
⚡ 电气参数
工作电压
DC 9~36V
待机功率
< 0.5W
工作功率
< 2W
📶 通讯接口
通讯协议
CAN2.0B
连接器
5芯M12公头 A-CODE
🧠 硬件与功能
主控芯片
72MHz MCU
按键配置
16个硅胶按键
按键指示灯
每键3个状态指示灯 + 背光灯
按键寿命
100万次
终端电阻
内置120Ω
📐 物理参数
工作温度
-30℃ ~ 80℃
存储温度
-40℃ ~ 85℃
防护等级
IP67
外壳材质
正面硅胶 + 后壳ABS工程塑料

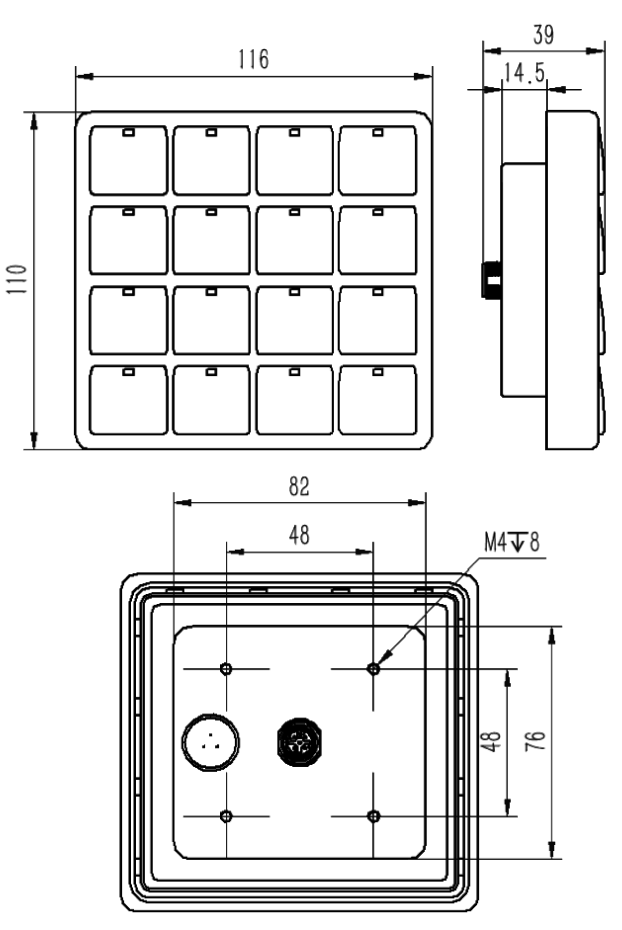

📐 产品尺寸图 SP4X4-E04
总线硅胶按键面板 · 三视图（正面 / 侧面 / 背面）
正面
侧面
背面
📌 尺寸单位：mm · 三视图示意，以实物为准
— SP4X4-E04 总线硅胶按键面板 —
