本系列车载操作面板适配工程车辆与移动机械驾驶室，依托 CAN 总线实现双向通讯，兼具优质操控结构，满足车载电控人机交互使用需求。
该面板搭载稳定可靠的CAN双向 通讯，配备完善的按键、背光与旋钮操控组件，机身紧凑耐用、操作手感出色，适配各类工程车辆与移动机械驾驶室，能够为全车电控系统提供成熟舒适的人机交互配套方案。
适用行业：

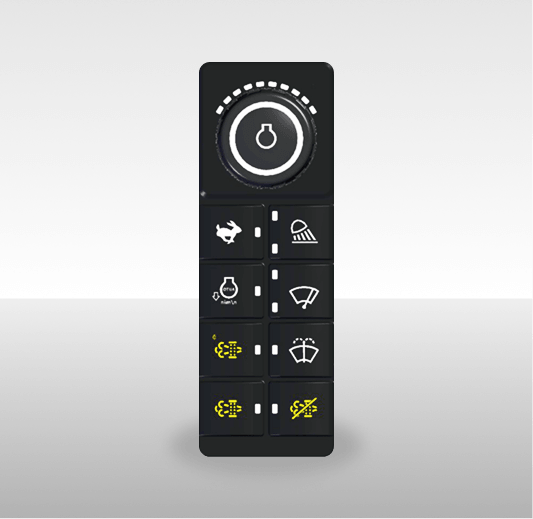

SP2X4-T车载操作面板适用于工程车辆与移动机械驾驶室，通过CAN总线双向通讯实现整车电控系统的人机交互操控。
SP2X4-T
核心功能亮点 工业级
点击卡片展开详情
CAN总线双向通信
CAN总线 · 双向指令下发与状态反馈
CAN
•
搭载CAN总线，与整车控制器、显示屏双向通信
双向
•
实时下发操作指令，同步接收设备状态
实时
•
通过指示灯反馈设备状态信息
反馈
背光按键状态指示
独立可控背光 · 指示灯
背光
•
按键自带独立可控背光与指示灯
独立背光
•
昼夜环境下均可清晰识别按键状态
全天候
•
操作直观，提升驾驶室人机交互体验
直观
高可靠车载适配
硅胶按键 · 百万次寿命 · IP65
耐用
•
硅胶按键耐磨损、抗老化，百万次使用寿命
百万次
•
正面IP65防护，适配驾驶室多尘、震动工况
IP65
•
机身紧凑耐用，按压操作手感舒适
舒适
强抗干扰可靠运行
抗电磁干扰 · 抗震动
稳定
•
工业级硬件设计，优异的抗电磁干扰性能
抗干扰
•
抗震动性能优异，适应工程车辆颠簸工况
抗震动
•
指令传输稳定，无误触发与信号丢失
稳定
⚙️ STM Cortex-M3 · CAN总线 · 8个硅胶按键 · 1路油门旋钮 · 宽压9~36V · IP65
🔌 1×CAN · 硅胶按键 · 百万次寿命 · -30℃~75℃
📋 技术参数 SP2X4-T
车载操作面板 · 人机交互
⚡ 电气参数
工作电压
DC 9~36V
待机功耗
< 4W
📐 物理参数
外形尺寸
145 × 52 × 68.7 mm
安装方式
卡扣式安装
开孔尺寸
140 × 46 mm
外壳材质
硅胶 + ABS
正面防护
IP65
🧠 硬件参数
MCU
STM Cortex-M3 32Bit
按键寿命
100万次
🎛️ 功能配置
按键配置
8个硅胶按键 白色背光+指示灯
旋钮配置
1路 带按键功能油门旋钮
📶 通讯接口
CAN 总线
1路 适配车载CAN控制系统
🌡️ 环境参数
工作温度
-30℃ ~ 75℃
存储温度
-40℃ ~ 85℃

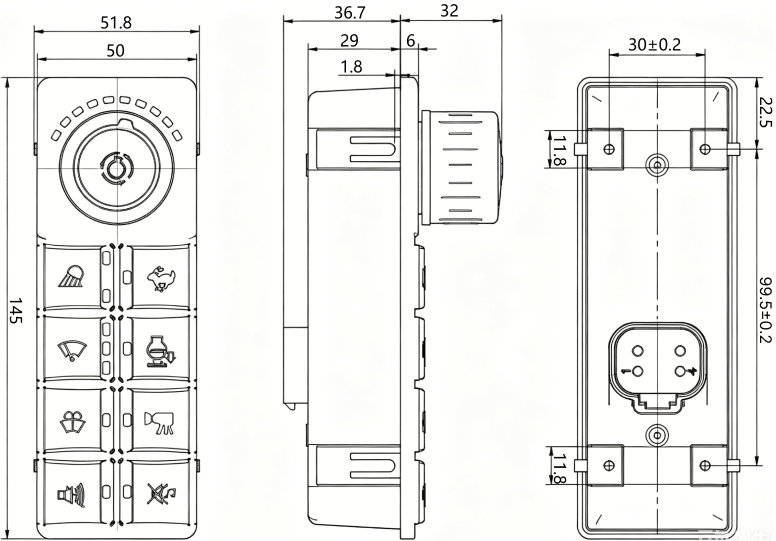

📐 产品尺寸图 SP2X4-T
车载操作面板 · 三视图（正面 / 侧面 / 背面）
正面
侧面
背面
📌 尺寸单位：mm · 三视图示意，以实物为准
