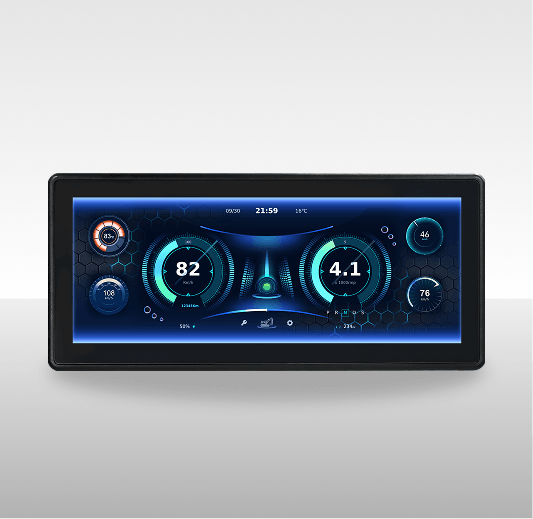

SCP700-103A显示器
SCP700-103A是一款专为工程机械与特种车辆设计的10.25英寸工业级触摸人机交互终端。
产品采用金属机身与全贴合工业电容屏，搭载双核Cortex-A7处理器与嵌入式Linux系统，支持CODESYS 3.5二次开发，兼具高性能图形显示与稳定可靠的工业级控制能力。
适用行业：
适用于工程机械、农业机械、特种车辆及工业移动设备等严苛环境下的车载显示与人机交互场景。
SCP700
核心功能亮点 工业级
点击卡片展开详情
显示 & 触控 10.25"
1920×720 高清高亮 · 全贴合 · 多点触控
LG 原厂 · 400nits
•
10.25英寸 LG原厂工业屏，分辨率 1920×720
高清
•
最大亮度 >400nits，支持横竖屏自由切换
高亮
•
20ms 高速刷新，画面无卡顿拖影
流畅
•
工业电容全贴合触控，支持多点触控
灵敏
多路视频监控
4路 AHD/CVBS 输入 · 手动切换
AHD/CVBS 兼容
•
搭载 4 路 AHD/CVBS 通用视频输入接口
4路
•
可外接车载摄像头、监控探头
扩展
•
支持四路信号手动切换显示，单路显示
切换
•
满足全车多角度视频监控需求
全视角
设备自检 · 蜂鸣提示
系统自诊断 · 蜂鸣器反馈
诊断 + 声音
•
内置系统自诊断、软件自诊断模块
自检
•
现场设备检测、故障排查高效便捷
高效
•
内置蜂鸣器，实现按键操作、异常报警等声音提示
蜂鸣
•
提升人机交互反馈体验
交互
掉电参数保存
配置自动留存 · 断电重启即用
非易失存储
•
支持掉电参数保存，设备关机/断电后配置自动留存
自动
•
背光亮度、界面设置、通道参数等均可保存
全面
•
再次上电无需重复设置，即开即用
便捷
USB 一键升级
U盘自动升级 · 维护简单
OTA 就绪
•
专属 USB 升级接口，插入 U 盘自动升级程序
USB
•
设备迭代维护更简单，无需额外工具
简易
•
支持固件 OTA 在线升级，保持系统最新
OTA
WIFI + 蓝牙
无线组网 · 数据传输 · 调试
无线组网
•
内置 WIFI（SSID: JCAP_xxxx）与蓝牙模块
双模
•
可与手机、电脑等设备无线组网
组网
•
实现数据传输、无线调试、程序下载
扩展
•
灵活扩展，满足多种互联需求
灵活
⚙️ 双核 Cortex-A7 · 嵌入式 Linux · Codesys 3.5
🔌 2×CAN · 4×视频 · 宽压 10~32V · IP65
📋 技术参数 SCP700-103A
工业级触摸人机交互终端 · 完整规格
⚡ 电气参数
工作电压
DC 10~32V 车载通用
整机功耗
< 12W
开机逻辑
主供电 + ACC 同时上电
🧠 主控与系统
CPU
双核 Cortex-A7 1GHz
操作系统
嵌入式 Linux
编程软件
Codesys 3.5 SP16
🌡️ 环境与防护
工作温度
-30℃ ~ 70℃
存储温度
-40℃ ~ 85℃
正面防护
IP65 防尘 · 防溅水
🖥️ 显示与触控
屏幕品牌
LG 原厂工业屏
分辨率
1920 × 720
背光亮度
最大 > 400nits
显示方向
横屏 / 竖屏 自由切换
触控类型
工业电容 全贴合
实体按键
无 纯触控
📐 物理结构
整机尺寸
257.3 × 192.9 × 45 mm
安装方式
支架式 38×30mm
外壳材质
金属外壳
屏幕尺寸
10.25 英寸
📶 WIFI 参数
WIFI 名称 (SSID)
JCAP_xxxx 序列号后四位
连接密码
12345678
🔌 通讯与外设接口
| 接口类型 | 配置说明 | 备注 |
|---|---|---|
| CAN 总线 | 2 路独立 CAN（CAN1、CAN2） | 无内置匹配电阻 |
| 视频输入 | 4 路，兼容 AHD / CVBS 制式 | 四路信号可切换，同一时间仅单路显示 |
| USB 接口 | 1 路专用 USB 口 | 用于设备 OTA 在线升级 |
| 以太网 | 预留 | — |
| 无线通讯 | WIFI、蓝牙（内置） | WIFI SSID: JCAP_xxxx 密码: 12345678 |
📐 产品尺寸图 SCP700-103A
工业级触摸人机交互终端 · 三视图（正面 / 侧面 / 背面）
正面
侧面
背面
📌 尺寸单位：mm · 三视图示意，以实物为准
