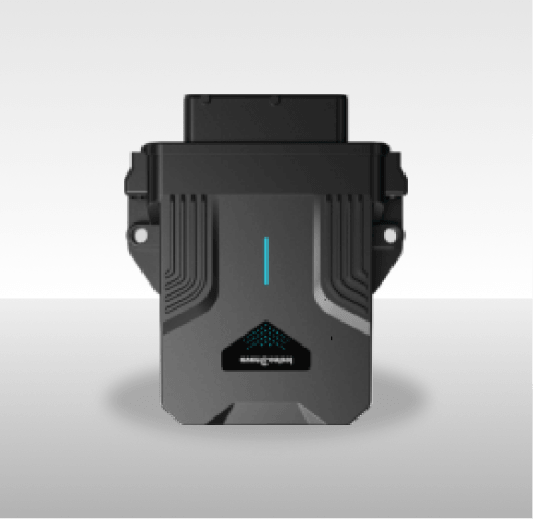

SCM38A-N控制器
SCM38A-N 是面向移动车辆、工程机械电控系统研发的通用智能控制器，抗震防护实力突出，适配复杂恶劣工况，采用标准化开放式编程方案，内置专属车辆控制功能。
产品配备丰富的输入 / 输出通道，支持端口灵活复用配置，能够灵活、快捷且准确地搭建控制系统，有效节省安装空间与电气成本，是移动机械、工程车辆电控系统的核心控制单元。
适用行业：
SCP700-050A专为车载泵场景打造，同时可拓展适配工程机械（挖掘机、装载机）、环卫车辆（清扫车、洒水车）及农业机械（拖拉机、收割机）等移动设备的驾驶舱人机交互需求。
SCM38A
核心功能亮点 工业级
点击卡片展开详情
工业级高可靠防护
IP67防护 · 高强度PBT外壳
防护
•
整机防护等级达IP67，防尘防水抗震
IP67
•
外壳采用高强度PBT工程塑料，机械强度高、耐环境腐蚀
PBT
•
可在户外工地、野外等恶劣工况长期稳定运行
可靠
标准化开放编程
CODESYS V3.5 · IEC61131-3
开放生态
•
搭载CODESYS V3.5开发环境，成熟开放式编程体系
CODESYS
•
可针对工程机械、移动车辆差异化控制逻辑快速开发定制程序
快速定制
•
项目适配性强，开发、调试效率更高
高效
一体化IO与车载专属控制
26路IO · 端口复用 · H桥驱动
IO丰富
•
集成多路开关量、模拟量、频率量输入及PWM、开关量输出通道
多路IO
•
多数端口支持功能复用，提升接口利用率
复用
•
搭载H桥驱动、固定电压输出专用接口
H桥
•
内置点火开关控制，实现钥匙开关机管理，杜绝亏电、误启动
点火开关
多路总线协同通讯
3路CAN · RS232调试接口
总线
•
标配3路独立CAN总线，同步连接车载显示屏、传感器、操作手柄等
3路CAN
•
完成多节点数据交互协同控制
协同
•
配备RS232专用调试接口，支持现场程序烧录、参数配置、故障排查
RS232
负载监测 · 智能故障防护
电流回采 · 过载保护
诊断 + 保护
•
PWM输出通道搭载电流回采，实时监控负载状态
电流回采
•
自带故障诊断、过载保护功能
诊断
•
高低边端口复用设计提升接口利用率，适配各类执行机构驱动
复用
车载专用集成功能
点火开关控制 · 多设备通用适配
车载
•
集成点火开关控制模块，贴合工程机械、移动车辆电控需求
点火开关
•
专为车载电控场景设计，可作为多种移动机械设备核心控制硬件
通用
•
有效节省安装空间与电气成本
经济
⚙️ Cortex M4 · 240MHz · Flash 2MB · RAM 512KB · FRAM 32KB · NorFlash 32MB · Codesys 3.5
🔌 3×CAN · RS232 · 26×IO · 宽压8~36V · IP67
📋 技术参数 SCM38A-N
通用型智能控制器 · 工程机械电控
⚡ 电气参数
工作电压
DC 8~36V
🧠 主控与系统
MCU
Cortex M4 240MHz
Flash
2MB
RAM
512 KB
FRAM
32 KB
NorFlash
32MB
编程支持
CODESYS V3.5 SP16
🔌 IO接口
IO针脚总数
26路 26路输入，12路可配置输出
开关量输入
26路 高低边输入，12路复用输出
模拟量输入
18路 0-32V/0-15V/0-20mA/0-10KΩ
频率量输入
6路 0-30KHz 正交编码器
PWM输出
12路 高边输出，4路高/低边复用，6路带电流回采
开关量输出
12路 高边输出，4路高/低边复用
H桥
2路
固定电压输出
5V/10VOUT +5V 300mA
点火开关
D+
📶 通讯接口
CAN
3 路独立 CAN总线
RS232
1 个 专用调试接口
📐 物理参数
外形尺寸
138 × 118 × 35 mm
安装方式
面板安装
外壳材料
PBT工程塑料
防护等级
IP67

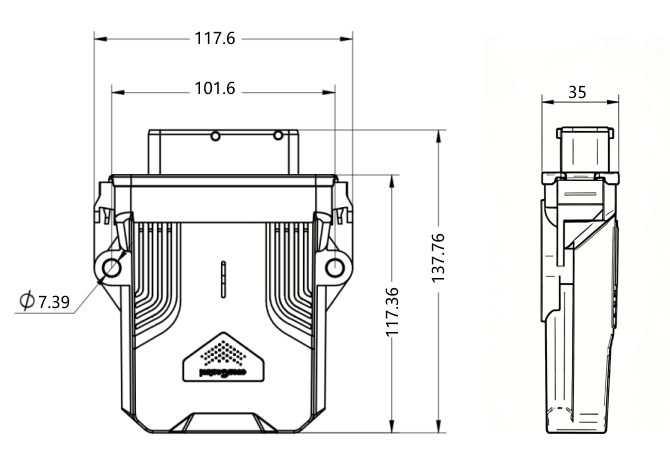

📐 产品尺寸图 SCM38A-N
通用型智能控制器 · 工程机械电控
正面
侧面
📌 尺寸单位：mm · 示意图以实物为准
— SCM38A-N 通用型智能控制器 —
