SCIO-0032 IO扩展模块
SCIO 系列 IO 扩展模块适配工程机械、移动车辆电控，覆盖多规格控制场景，防护、通讯、拓展性能突出，是车载分布式电控核心扩展部件。
该系列模块兼顾多场景适配能力、严苛环境耐受性、标准化总线通讯与灵活 IO 拓展能力，可高效降低车载电控集成成本，是工程机械分布式控制系统理想的 IO 扩展核心单元。
适用行业：
SCIO-0032 IO扩展模块适用于工程机械、移动车辆等车载电控系统的IO扩展场景，如挖掘机、装载机、起重机、环卫车、矿车等设备的分布式控制与集中控制。
SCIO
核心功能亮点 工业级
点击卡片展开详情
标准CANopen总线通讯
1路CAN · 标准CANopen协议
CANopen
•
采用工业通用标准CANopen通讯协议
CANopen
•
快速对接各类支持CANopen的主控制器与工业设备
快速集成
•
大幅缩短项目开发周期，完美适配分布式电控系统组网与级联需求
分布式
高度复用的IO资源配置
多类型IO通道 · 端口复用
灵活配置
•
集成模拟量采集、开关量输入输出、频率量检测与输出等多类IO通道
多类型IO
•
多数端口支持功能复用，灵活分配端口功能
复用
•
扩充系统IO点位，简化布线、降低集成成本
降本
高驱动能力与硬件保护
单路3A输出 · 短路保护
大电流
•
输出通道单路最大支持3A输出，直接驱动多数车载执行器件
3A
•
内置短路保护机制，有效规避负载短路、过流造成的设备损坏
短路保护
•
优异的电气抗干扰性能，适配车载、工程机械复杂电气环境
抗干扰
工业级高可靠防护
IP67防护 · 高强度工程塑料
防护
•
整机防护等级达IP67，防尘、防水、防震
IP67
•
高强度工程塑料外壳，机械结构坚固耐用
坚固
•
多粉尘、高震动、温差大的恶劣工况长期稳定运行
可靠
车载场景深度适配
9~32V宽压 · 宽温设计
车载
•
支持9~32V宽电压输入，适配各类车载供电系统
宽压
•
电压波动环境下稳定工作
稳定
•
宽温设计覆盖车载设备全工况温区，满足南北各地户外作业需求
宽温
⚙️ Cortex M4 · 168MHz · 宽压9~32V · -30℃~75℃ · IP67
🔌 1×CAN · 多类型复用IO · 单路3A输出
📋 技术参数 SCIO-0032
IO扩展模块 · 车载电控
⚡ 电气参数
工作电压
DC 9~32V
🧠 主控与物理参数
MCU
Cortex M4 168MHz
外形尺寸
119 × 138 × 35 mm
安装方式
面板安装
外壳材料
工程塑料
防护等级
IP67
🔌 IO接口
输入端口
AI/DI × 8 0-32V/0-20mA/0-10KΩ
输入复用
可复用为DO
输出端口
AI/DI/DO × 8 输入端口复用
输出端口
DI/DO × 13
输出端口
DI/DO/PWM × 8
输出端口
PI/DI/DO/PWM × 3 20Hz-11KHz
固定电压输出
5VOUT × 1 200mA
📶 通讯接口
CAN 总线
1 路 标准CANopen通讯协议
🌡️ 环境参数
工作温度
-30℃ ~ 75℃
存储温度
-40℃ ~ 85℃
防护等级
IP67

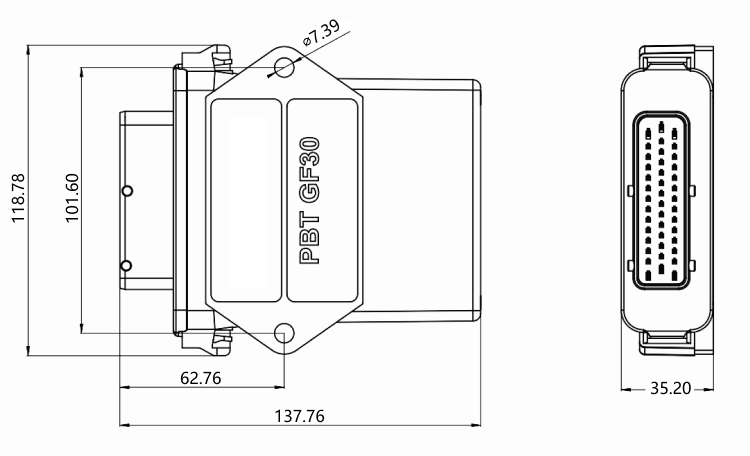

📐 产品尺寸图 SCIO-0032
IO扩展模块 · 车载电控
正面
侧面
📌 尺寸单位：mm · 示意图以实物为准
— SCIO-0032 IO扩展模块 —
